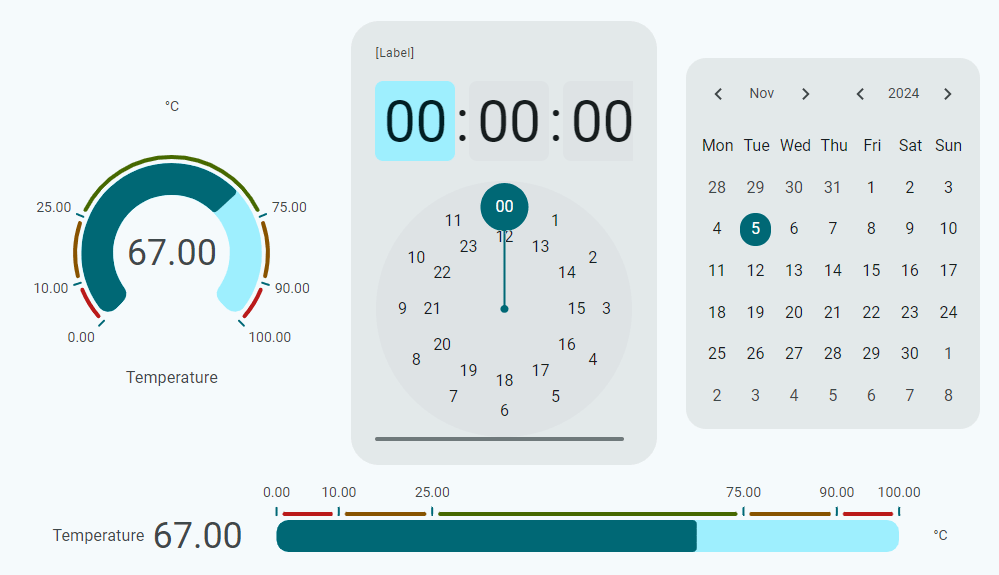

Material Design Widgets
Jedes der mehr als 60 Widgets wurden komplett neu gestaltet und in einem neuen Widget-Paket namens „MD Widgets“ für „Material Design Widgets“ erweitert, die auf Googles Material Design basieren, das von Android-Geräten bekannt ist. Die alten „IQ Widgets“ bleiben als Legacy-Paket erhalten und bei der Aktualisierung einer HMI, die mit einer Version vor 2.16 erstellt wurde, werden Sie gefragt, ob Sie weiterhin IQ-Widgets verwenden oder die HMI auf die neuen MD-Widgets aktualisieren möchten.
Die alten IQ-Widgets erhalten weiterhin Fehlerbehebungen, aber neue Funktionen wurden und werden erst in der Zukunft zu den neuen MD-Widgets hinzugefügt. Das aktualisierte MD-Popup-Widget ermöglicht es zum Beispiel, es offen zu halten, so dass Sie mehrere Popups gleichzeitig öffnen können – das alte IQ-Widget hat diese Funktion nicht.
Aktualisierung der HMI auf MD-Widgets
Wenn Sie eine HMI aktualisieren, die mit einer Version vor 2.16 erstellt wurde, und sich für die Aktualisierung auf das neue MD-Widgets-Paket entscheiden, gibt es einige Dinge zu beachten:
- für die meisten Widgets werden durch die Aktualisierung einfach mehr Funktionen und ein neues, frisches Aussehen hinzugefügt.
- bei einigen Widgets kann manuelle Arbeit erforderlich sein – bitte beachten Sie, dass diese auch im Hinblick auf eine bessere mobile Nutzbarkeit umgestaltet wurden, so dass einige Widgets jetzt größer sind oder größere Schaltflächen haben
- bei einigen Widgets müssen Sie das Widget möglicherweise aus der HMI entfernen und erneut einfügen und konfigurieren

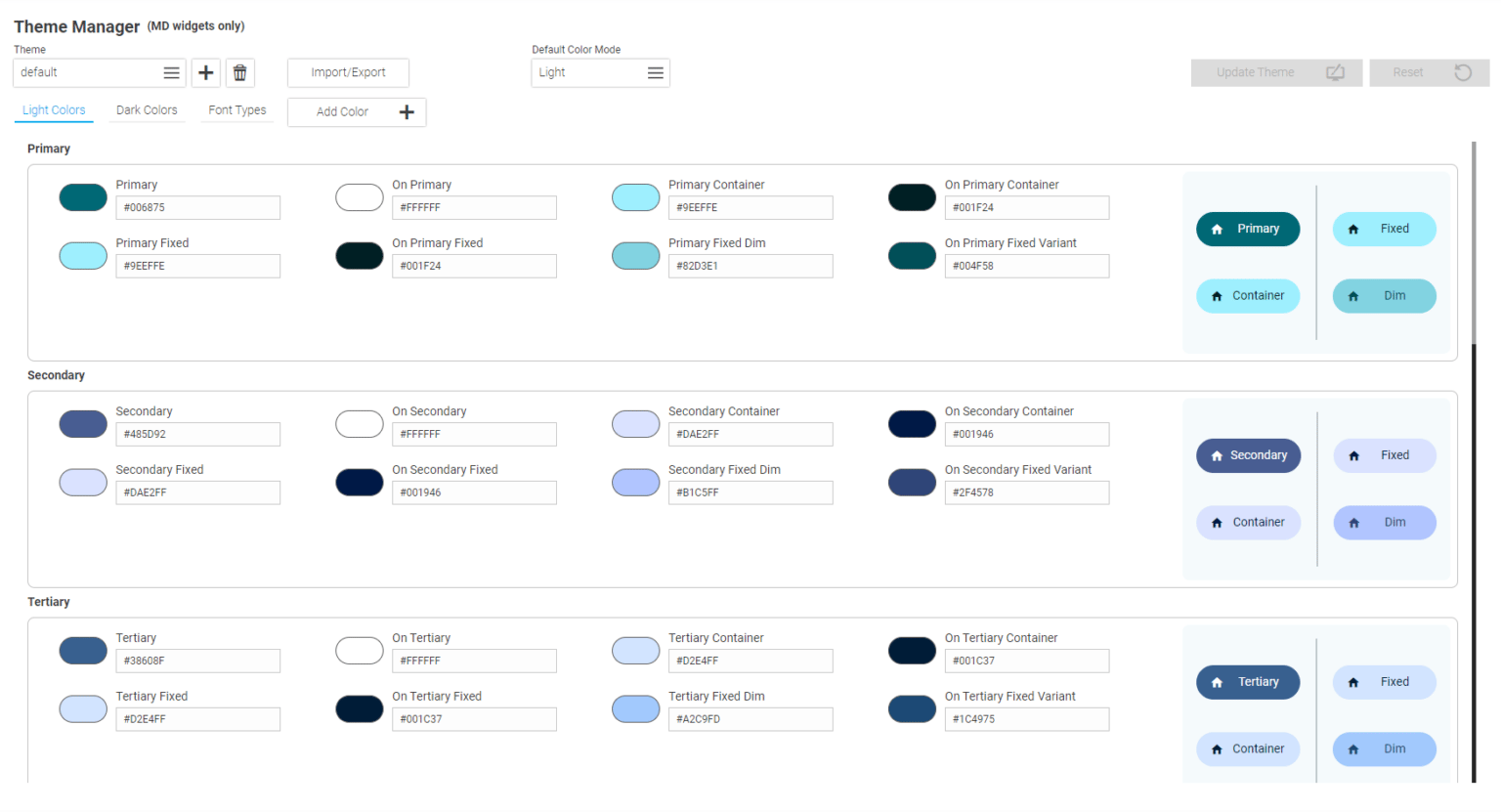

Theme Manager
Alle MD-Widgets können jetzt mit dem bekannten IQ-Styling auf der Registerkarte „Style“ umfangreich gestaltet werden – es stehen jetzt viel mehr Styles zur Verfügung als bei den IQ-Widgets. Das gesamte neue Styling basiert nun auf CSS-Variablen, die im neuen Theme Manager vollständig angepasst werden können. Damit können Sie nicht nur jede Farbe ändern, z. B. einfach alle Schaltflächen auf einmal blau färben, sondern auch einzelne Schaltflächen unterschiedlich gestalten. Sie müssen keinen CSS-Code mehr schreiben, um Ihr HMI entsprechend Ihrer Firmen-CI zu gestalten.

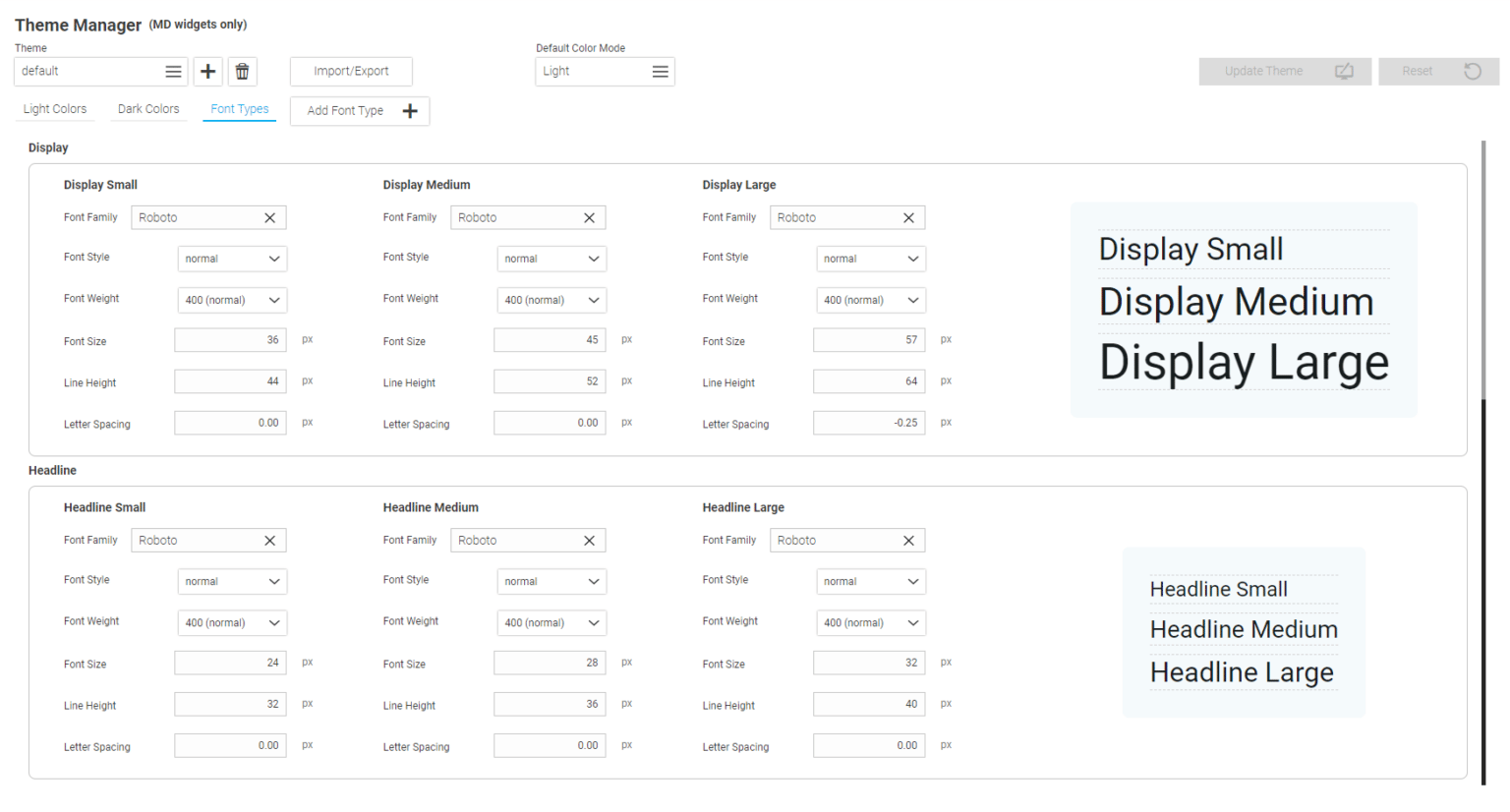

Außerdem können Sie jetzt alle Schriftarten für die HMI definieren:

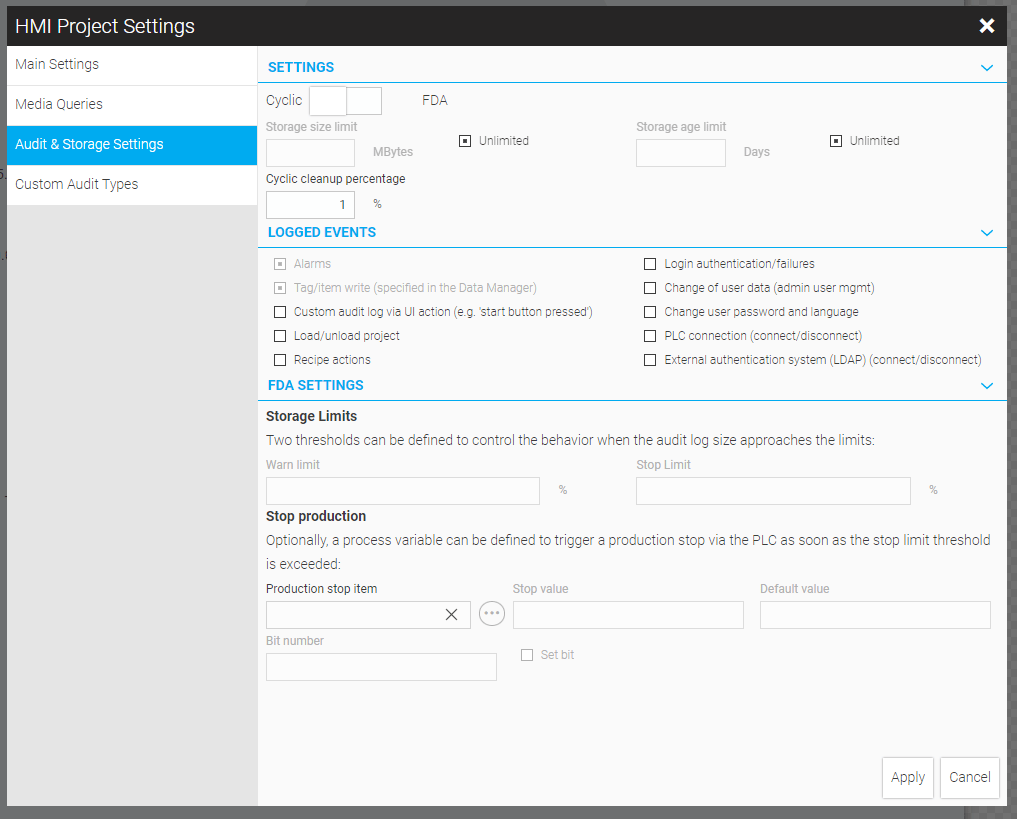

Audit Trail
WebIQ 2.16 verfügt nun auch über eine integrierte Audit-Trail-Funktionalität gemäß FDA CFR21 Part 11. WebIQ bietet nun die Funktionalität, die vom Kunden durch Konfiguration genutzt werden kann. Alles, was protokolliert wird, wird sicher verschlüsselt, um es vor Manipulation zu schützen.Diese Ereignisse können protokolliert werden (wenn vom HMI-Ersteller konfiguriert):
- Alarme (standardmäßig protokolliert)
- Schreibvorgänge für Elemente (können für jedes Element im Prozessdatenmanager konfiguriert werden)
- benutzerdefinierte Audit Log UI-Aktionen (z. B. „Taste gedrückt“)
- Laden/Entladen von Projekten
- Rezept-Aktionen
- Login-Authentifizierungen und Fehlschläge
- Änderung von Benutzerdaten, Passwort und Lokalisierung
- IO-Handler-Verbindungen (z. B. SPS-Verbindung/Trennung)
- Windows Active Directory-Verbindung/Trennung (falls für die HMI aktiviert)
Da ist noch mehr drin!
Hier sind ein paar weitere neue Funktionen, die in WebIQ 2.16 enthalten sind:
- die Overlay-Tastatur enthält jetzt standardmäßig mehr Sonderzeichen
- eine neue UI-Aktion zum Exportieren des Alarmverlaufs
- das Dezimaltrennzeichen kann jetzt global als Lokalisierungsvariable konfiguriert werden, anstatt pro Widget
- das MD-Label-Widget kann nun nicht nur den Wert eines Elements anzeigen, sondern auch alle Attribute wie Min/Max-Werte, Einheit usw.
- das Responsive Menu enthält neue Navigationsziele, die automatisch die Navigation hervorheben
- Code Manager zeigt jetzt die Autovervollständigung für WebIQ-Klassen an
- neues dynamisches SVG-Widget, das speziell für P&ID entwickelt wurde
- mehrere Pakete können nun gleichzeitig im Package Manager installiert/aktualisiert werden
- beim ersten Start von WebIQ Designer kann sich der Benutzer nun direkt mit ctrlX- und PLCnext-Systemen verbinden, ohne manuell eine Verknüpfung erstellen zu müssen (bitte beachten Sie: dies ist in der Early-Access-Version standardmäßig deaktiviert, kann aber aktiviert werden, indem Sie auf das Zahnrad oben rechts im WebIQ Designer klicken, dann „Designer-Einstellungen“ auf der linken Seite auswählen, das Kontrollkästchen „Launcher beim Designer-Start überspringen“ deaktivieren und dann WebIQ Designer schließen und erneut öffnen)
- Die im Layout Manager verwendeten Gerätebreiten können nun in den HMI Projekteinstellungen konfiguriert werden
- neue Simulationsfunktionen im internen IO Handler für den Zugriff auf Verbindungsstatusinformationen
Alle Features und Bugfixes entnehmen Sie bitte dem vollständigen Changelog. Für detaillierte Beschreibungen der Änderungen sehen Sie sich bitte das What's New Dokument and und für den Audit Trail die Audit Trail Anleitung.
Wir hoffen, dass Ihnen die neue Version 2.16 gefällt, die Version mit den meisten Änderungen seit der Geburt von WebIQ. Wir freuen uns über Ihr Feedback.
